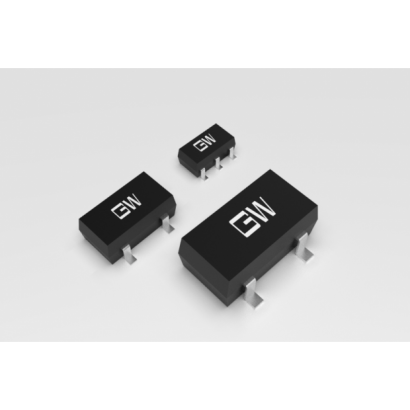

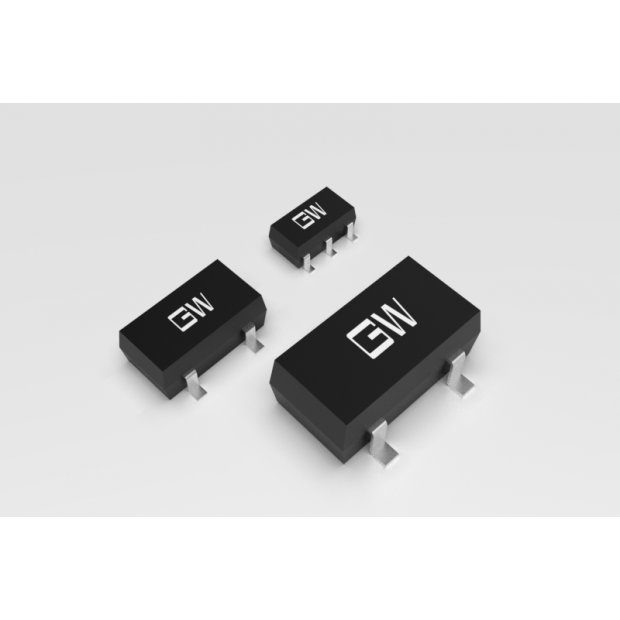

電晶體（英語：transistor），早期音譯為穿細絲體，是一種類似於閥門的固態半導體元件，可以用於放大、開關、穩壓、訊號調變和許多其他功能。在1947年，由約翰·巴丁、沃爾特·布拉頓和威廉·肖克利所發明。當時巴丁、布拉頓主要發明半導體三極體；肖克利則是發明PN二極體，他們因為半導體及電晶體效應的研究獲得1956年諾貝爾物理獎。
電晶體由半導體材料組成，至少有三個對外端點（稱為極），(C)集極、(E)射極、(B)基極，其中(B)基極是控制極，另外兩個端點之間的伏安特性關係是受到控制極的非線性電阻關係。電晶體基於輸入的電流或電壓，改變輸出端的阻抗，從而控制通過輸出端的電流，因此電晶體可以作為電流開關，而因為電晶體輸出信號的功率可以大於輸入信號的功率，因此電晶體可以作為電子放大器。
►運用及分類
電晶體主要分為兩大類：雙極性電晶體（BJT）和場效應電晶體（FET）
電晶體一般都有三個極，其中一極兼任輸入及輸出端子，(B)基極不能做輸出，(C)集極不能做輸入之外，其餘兩個極組成輸入及輸出對。 電晶體之所以有如此多用途在於其訊號放大能力，當微細訊號加於其中的一對極時便能控制在另一對極較大的訊號，這特性叫增益。
當電晶體於線性工作時，輸出的訊號與輸入的訊息成比例，這時電晶體就成了一放大器。這是在類比電路中的常用方式，例如電子放大器、音頻放大器、射頻放大器、穩壓電路；
當電晶體的輸出不是完全關閉就是完全導通時，這時電晶體便是被用作開關使用。這種方式主要用於數位電路，例如數位電路包括邏輯閘、隨機存取記憶體（RAM）和微處理器。另外在開關電源中，電晶體也是以這種方式工作。
而以何種形式工作，主要取決於電晶體的特性及外部電路的設計。
雙極性電晶體的三個極，射極（Emitter）、基極（Base）和集極（Collector）[2]:31; 射極到基極的微小電流，會使得射極到集極之間的阻抗改變，從而改變流經的電流[2]:31；
場效應電晶體的三個極，源極（Source）、閘（柵）極（Gate）和汲極（Drain）[2]:41。 在閘極與源極之間施加電壓能夠改變源極與汲極之間的阻抗，從而控制源極和汲極之間的電流。
電晶體因為有三種極性，所以也有三種的使用方式，分別是射極接地（又稱共射放大、CE組態）、基極接地（又稱共基放大、CB組態）和集極接地（又稱共集放大、CC組態、射極隨隅器）[2]:37-39。
電晶體在應用上有許多要注意的最大額定值，例如最大電壓、最大電流、最大功率。若在超額的狀態下使用，會破壞電晶體內部的結構。每種型號的電晶體還有像是直流放大率hFE、NF噪訊比等特性，可以藉由電晶體規格表得知。
►類型
 |
PNP |  |
P-溝道 |
 |
NPN |  |
N-溝道 |
| BJT | JFET |
BJT及JFET符號
|
 |
 |
 |
P-溝道 |
|
 |
 |
 |
N-溝道 |
| JFET | MOSFET enh | MOSFET dep | ||
JFET 及 MOSFET符號
